Для оценки света на спортивных аренах, где проводится телевизионная трансляция, очень важна вертикальная освещённость на игровом поле. По многим существующим нормативам она должна составлять не менее 2000 лк с неравномерностью Eмин/Eмакс не хуже 0,7. В различных регламентах по разному определяются направления для подсчёта данного коэффициента: в направлении главной камеры, в направлении набора камер, в четырёх основных направлениях. Или и то и другое (как в регламенте FIFA).
Измерение освещённости на футбольном поле по регламенту FIFA бригадой из 4х человек по классической технологии (с обычным люксметром) занимает примерно 6 часов и ещё один день уходит на обработку результатов.
Для автоматизации этого рутинного процесса мы разработали два специализированных измерителя вертикальной (и горизонтальной) освещённости):
- с набором из 9 фиксированных датчиков;
- с подвижными датчиками, последовательно измеряющие вертикальную освещённость с заданным угловым шагом.
Внутри измерителя находится процессор, который собирает данные с датчиков, установленных на поверхности прибора, и после обработки отправляет полученные данные на смартфон в специальное приложение.
Измеритель "Light Star 2" имеет 8 датчиков вертикальной освещённости с шагом 45 градусов и один датчик горизонтальной освещённости. Для вычисления значений в направлениях, не совпадающих с углами установки датчиков, используется математическая аппроксимация. OLED дисплей, установленный на Light Star 2 позволяет оперативно оценить текущую освещённость. Кстати: его предшественник имел всего 4 датчика вертикальной освещённости с шагом 90 градусов и даёт только общее представление о освещённости на арене, но мы до сих пор сами его используем для экспресс оценки света на открытых площадках.
Light Star 2

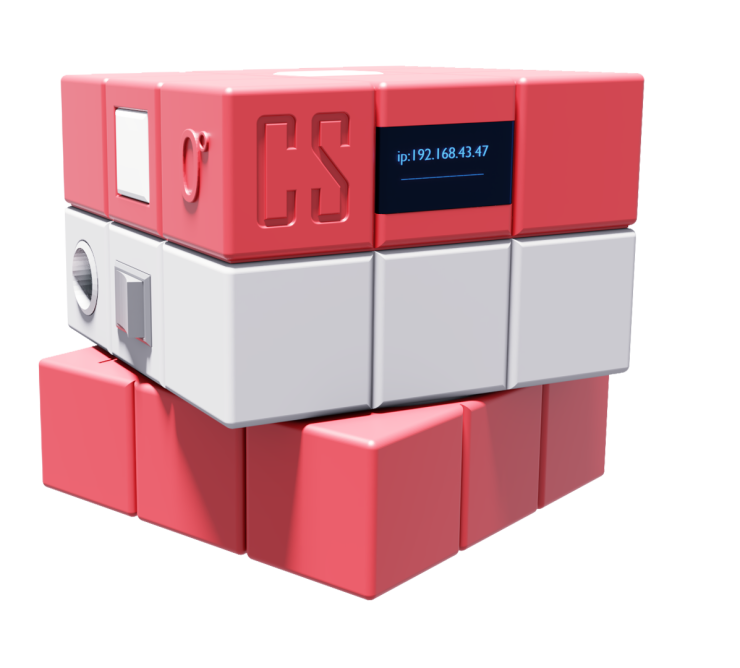

Измеритель "Cube Sensor" имеет два вращающихся датчика вертикальной освещённости и один горизонтальной. Сканирование пространства происходит с шагом в 10 градусов, прибор выдаёт 37 значений за одно измерение. Дальнейшее повышение числа измерений возможно вплоть до 1 градуса, но практического значения не имеет. Измеритель имеет автокалибровку датчиков, позволяющую компенсировать случайный или системный разброс показаний датчиков, что влияет на вычисление оценки неравномерности вертикальной освещённости. Внутри установлен сервопривод и при включении производится механическая самокалибровка углов измерений. (Первая версия была в форме шара, но замена сервопривода на более мощный, а так же установка большого кольцевого подшипника изменило форму прибора.) Основное назначение "Cube Sensor" - точное измерение вертикальной освещённости на площадке во время юстировки света или при проведении измерений для отчётных документов.
Cube Sensor
